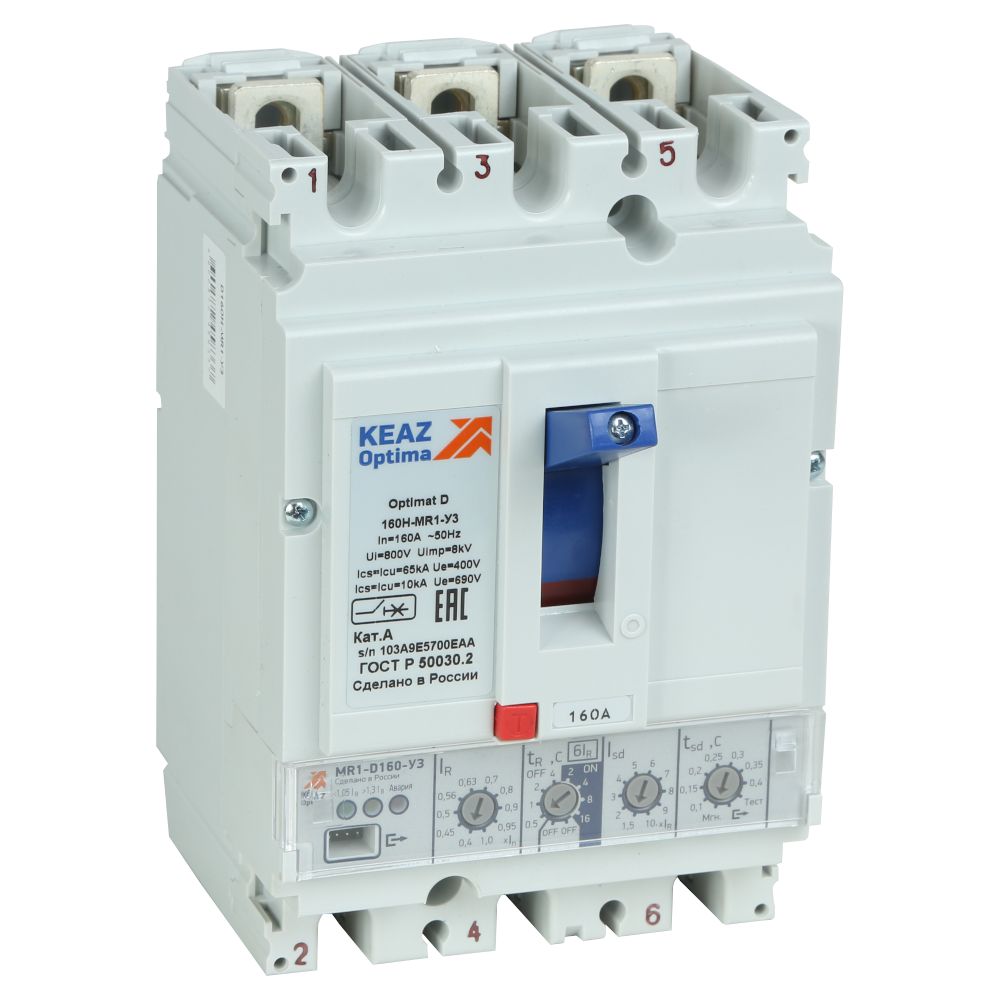

KEAZ Выключатель автоматический OptiMat D160H-MR1-У3-РЕГ
74 744,40
₽
Характеристики товара
Артикул:
353133
Производитель:
KEAZ
Род тока:
AC
Количество полюсов:
3
Категория применения:
A
Тип подключения:
болтовое соединение
Тип элемента управления:
рычажковый (перекидной рычаг)
Подходит для монтажа на DIN-рейку:
нет
Номинальный ток In (А):
160
Категория ETIM:
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Вид расцепителей:
электронный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Вспомогательные (свободные) контакты:
нет
Наличие привода:
ручной
Возможность самостоятельного подключения дополнительных устройств:
да
Регулировка максимальных расцепителей тока:
да
Макс. сечение присоединяемых проводов (мм²):
70
Способ установки:
стационарный
Степень защиты (IP):
IP30
Способ крепления (монтажа):
винт
Категория применения по селективности:
неселективный
Диапазон рабочих температур (˚С):
от -40°С до +70°С
Присоединение внешних проводников:
переднее
Частота тока (Гц):
50
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В):
800
Номинальное импульсное напряжение Uimp (кВ):
8
Тип изделия:
Выключатель автоматический
Габариты изделия: Ширина (мм):
105
Габариты изделия: Высота (мм):
162,5
Габариты изделия: Глубина (мм):
123
Климатическое исполнение и категория размещения:
У3
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Вид присоединяемых проводников:
шина/провод
Номинальный продолжительный ток Iu (А):
160
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
10
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
65
Уставки по току мгновенного срабатывания расцепителя Ii (А):
2000
Макс. сечение присоединяемых медных шин (мм):
6х25
Расположение рукоятки ручного привода:
переднее
Вид рукоятки:
центральная
Моторный привод встроенный:
нет
Моторный привод (дополнительно):
да
Диапазон регулировки теплового расцепителя (А):
0,4-1In
Тип расцепителя:
MR1.0
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):
0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 0,95; 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с):
0,5; 1; 2; 4
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Рабочий диапазон сетевого напряжения (В):
24-690
Возможность установки индикатора отключения:
да
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):
0-0,4
Рабочая высота, (м):
2 000
Вибро-сейсмо стойкость:
9
Время номинально кратковременно выдерживаемого тока tcw (с):
0,5
Номинальный кратковременно выдерживаемый ток Icw (А):
3 000
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):
2; 4; 8; 12; 16
Тип оборудования:
Выключатель автоматический
Вес:
2.2
Упаковочная норма:
1
Включено в реестр промышленной продукции РФ:
да
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.
